BHS外置弹簧式重型系列液压缓冲器以及安装保养说明

为延长缓冲器的使用寿命，如缓冲器应用于安全保护紧急制动场合，建议每六个月对缓冲器进行定期检查保养，如缓冲器是经常使用建议将定期保养周期改为每个月

在线咨询全国热线
0510-88852188

技术参数

型号	缓冲行程（mm） S	较大吸收能（KJ） ET	每小时较大吸收能量（KJ/h） ETC	较大缓冲力 (KN)	弹簧回复力 (KN)		重量 (Kg)
型号	缓冲行程（mm） S	较大吸收能（KJ） ET	每小时较大吸收能量（KJ/h） ETC	较大缓冲力 (KN)	较小	较大	重量 (Kg)
BHS64-50	50	0.5	10	12.5	65	148	3
BHS90-50	50	4	80	100	142	305	8.5
BHS90-75	75	6	108	100	105	190	9.5
BHS90-100	100	8	128	100	99	420	12
BHS100-50	50	4.4	79	110	142	305	14
BHS100-100	100	8.8	140	110	99	420	17
BHS130-70	70	10	170	179	182	425	21
BHS130-100	100	15	270	188	178	480	24
BHS130-150	150	21	294	175	183	535	28
BHS170-80	80	24	432	375	182	443	38
BHS170-150	150	45	630	375	183	535	48
BHS190-100	100	40	720	500	178	480	52
BHS190-150	150	60	840	500	183	535	64
BHS220-100	100	44	792	550	405	1340	69
BHS220-150	150	66	924	550	418	1310	76
BHS250-100	100	60	1080	750	385	1110	130
BHS250-150	150	90	1260	750	342	1080	140
BHS250-200	200	120	1560	750	330	1050	150
BHS250-300	300	180	2160	750	380	1220	170
BHS300-150	150	117	1638	975	460	1420	186
BHS300-250	250	180	2340	1125	450	1510	206
BHS340-200	200	200	2600	1250	510	1620	275
BHS340-300	300	300	3600	1250	490	1760	305
BHS360-250	250	294	3822	1470	680	1780	324
BHS360-400	400	470	4700	1470	640	1820	376

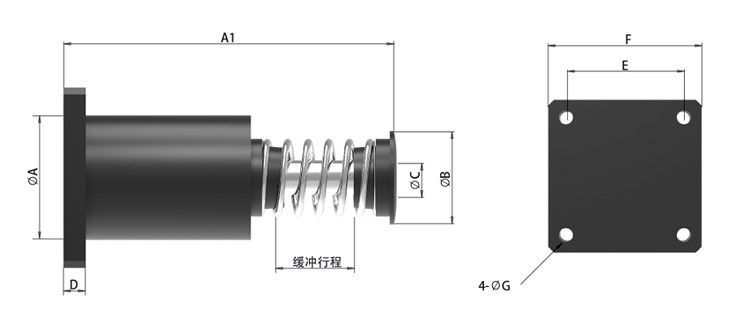

基本尺寸（单位：mm）

型号	A1	A	B	C	D	E	F	G
BHS64-50	200	64	42	20	12	65	90	11
BHS90-50	240	90	78	30	16	100	130	14
BHS90-75	280	90	78	30	16	100	130	14
BHS90-100	360	90	78	30	16	100	130	14
BHS100-50	240	100	84	30	16	100	130	14
BHS100-100	340	100	84	30	16	100	130	14
BHS130-70	290	130	98	35	19	130	170	22
BHS130-100	350	130	98	35	19	130	170	22
BHS130-150	490	130	98	35	19	130	170	22
BHS170-80	360	170	98	50	22	170	220	26
BHS170-150	500	170	98	50	22	170	220	26
BHS190-100	440	190	98	60	25	220	280	33
BHS190-150	540	190	98	50	25	220	280	33
BHS220-100	440	220	116	60	25	220	280	33
BHS220-150	540	220	116	60	25	220	280	33
BHS250-100	480	250	138	70	32	250	320	33
BHS250-150	650	250	158	70	32	250	320	33
BHS250-200	750	250	158	70	32	250	320	33
BHS250-300	880	250	158	70	32	250	320	33
BHS300-150	650	300	170	80	36	300	400	33
BHS300-250	850	300	170	80	36	300	400	33
BHS340-200	800	340	228	100	45	340	440	39
BHS340-300	1000	340	228	100	45	340	440	39
BHS360-250	900	356	280	100	45	360	460	39
BHS360-400	1200	356	280	100	45	360	460	39

安装及定期检查保养注意事项

安装要求：缓冲行程在300mm以内，较大允许侧负荷角度为2.5°；缓冲行程为300mm以上，较大允许侧负荷角度为1°；确保螺栓螺母锁紧牢固，建议使用螺纹胶。

定期检查保养：

为延长缓冲器的使用寿命，如缓冲器应用于安全保护紧急制动场合，建议每六个月对缓冲器进行定期检查保养，如缓冲器是经常使用建议将定期保养周期改为每个月，具体项目如下：
1. 避免活塞杆受到外界的刮擦，并经常清理附着在活塞杆表面的灰尘及腐蚀性物质并喷涂机油。
2. 检查密封圈周围是否有漏油现象。
3. 由于强烈冲击，固定缓冲器的螺栓和法兰可能会发生松动现象.必要时，请随时检查缓冲器的安装螺栓、螺母连接状况，如有松动请立即加固。
4. 检查活塞杆是否完全复位，其回复后活塞杆的尺寸参考产品手册。如活塞杆未完全复位，请给氮气囊进行充气加压，具体作业指导请联系我司索取资料。
