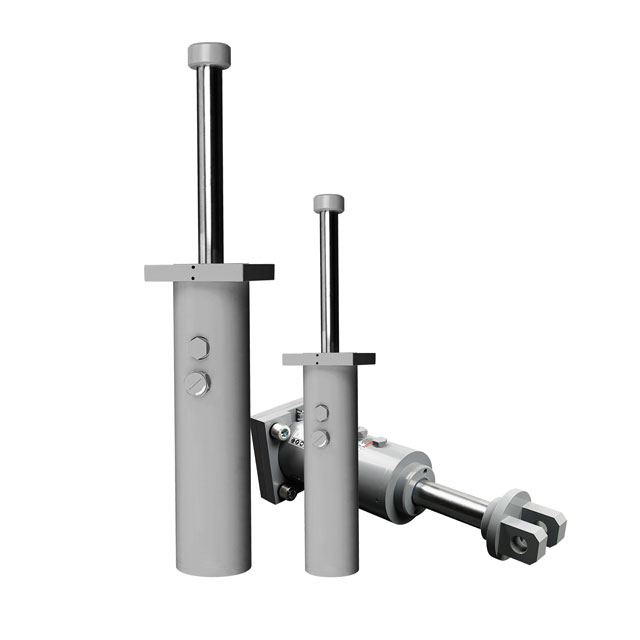

BHD气囊式重型系列U型夹安装（CM）

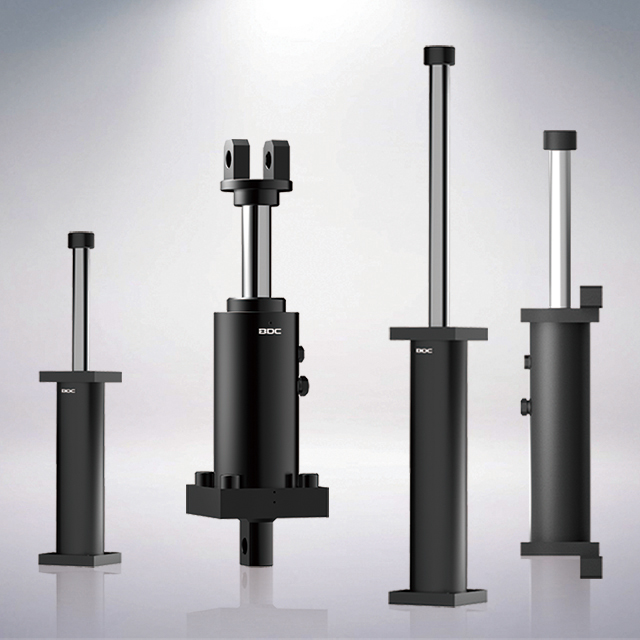

BHD气囊式重型液压缓冲器采用了国际先进的新型气囊复位结构，从而极大的扩展了缓冲能力及行程范围（缓冲能力达900KJ/C，缓冲行程达1500mm）。该结构由气囊替代机械复位弹簧，缩短缓冲器总长度，气囊完全压缩时小的压缩比设计，使得BHD系列产品同时拥有低峰值缓冲力和低反弹回复力的特性。

在线咨询全国热线
0510-88852188

技术参数

型号	缓冲行程（mm） S	每次较大吸收能量（Nm/C） ET	每小时较大吸收能量 (Nm/hr) ETC	较大缓冲力（N） Fp	额定回复力（N）	法兰尺寸（mm）			重量（kg）
型号	缓冲行程（mm） S	每次较大吸收能量（Nm/C） ET	每小时较大吸收能量 (Nm/hr) ETC	较大缓冲力（N） Fp	额定回复力（N）	SA	SB	螺栓规格	重量（kg）
BHD3.0x2	50	9600	578500	22400	670	170	125	M20	21
BHD3.0x3	75	1400	659000	22400	710	170	125	M20	22
BHD3.0x5	125	24200	805700	22400	735	170	125	M20	25
BHD3.0x8	200	35700	1021500	22400	755	170	125	M20	29
BHD3.0x10	250	43200	1168300	22400	780	170	125	M20	32
BHD4.0x2	50	15100	906000	355000	1200	250	197	M24	64
BHD4.0x4	100	30200	1503152	355000	1200	250	197	M24	70
BHD4.0x6	150	45300	1721000	355000	1200	250	197	M24	76
BHD4.0x8	200	60400	1947562	355000	1200	250	197	M24	82
BHD4.0x10	250	75400	2165410	355000	1200	250	197	M24	87
BHD5.0x4	100	46700	1762621	550000	1760	275	220	M30	87
BHD5.0x6	150	70000	2002337	550000	1760	275	220	M30	94
BHD5.0x8	200	93500	2242053	550000	1760	275	220	M30	101
BHD5.0x10	250	117000	2477070	550000	1760	275	220	M30	108
BHD5.0x12	300	140000	2716786	550000	1760	275	220	M30	114

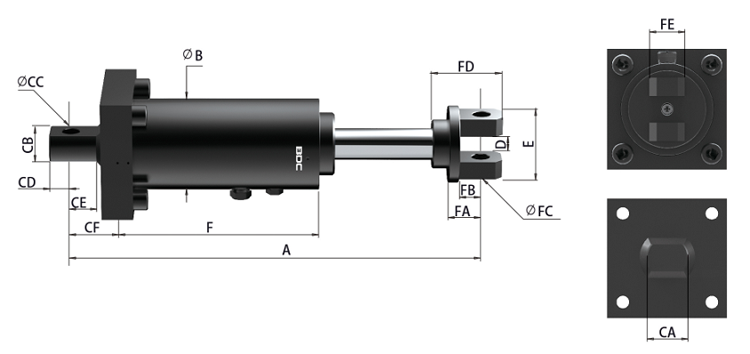

基本尺寸（单位：mm）

型号	A	B	C	D	E	F	GA	CB	CC	CE	CF	FA	FB	FC	FD	FE
BHD3.0x2	432	130	38	90	209	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x3	483	130	38	90	235	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x5	585	130	38	90	286	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x8	736	130	38	90	361	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x10	838	130	38	90	412	60	38	25	30	37	65	69	32	25	99	50
BHD3.0x12	940	130	38	90	463	60	38	25	30	37	65	69	32	25	99	50
BHD4.0x2	570	200	65	140	304	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x4	672	200	65	140	355	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x6	772	200	65	140	405	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x8	875	200	65	140	457	—	—	—	—	—	90	100	50	50	150	100
BHD4.0x10	976	200	65	140	507	—	—	—	—	—	90	100	50	50	150	100
BHD5.0x4	751	215	70	150	386	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x6	853	215	70	150	437	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x8	955	215	70	150	488	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x10	1055	215	70	150	538	—	—	—	—	—	100	115	70	60	175	100
BHD5.0x12	1157	215	70	150	589	—	—	—	—	—	100	115	70	60	175	100

安装及定期检查保养注意事项

安装要求：缓冲行程在300mm以内，较大允许侧负荷角度为2.5°；缓冲行程为300mm以上，较大允许侧负荷角度为1°；确保螺栓螺母锁紧牢固，建议使用螺纹胶。

定期检查保养：

为延长缓冲器的使用寿命，如缓冲器应用于安全保护紧急制动场合，建议每六个月对缓冲器进行定期检查保养，如缓冲器是经常使用建议将定期保养周期改为每个月，具体项目如下：
1. 避免活塞杆受到外界的刮擦，并经常清理附着在活塞杆表面的灰尘及腐蚀性物质并喷涂机油。
2. 检查密封圈周围是否有漏油现象。
3. 由于强烈冲击，固定缓冲器的螺栓和法兰可能会发生松动现象.必要时，请随时检查缓冲器的安装螺栓、螺母连接状况，如有松动请立即加固。
4. 检查活塞杆是否完全复位，其回复后活塞杆的尺寸参考产品手册。如活塞杆未完全复位，请给氮气囊进行充气加压，具体作业指导请联系我司索取资料。
